計量
計量正/反向有功電能，并具有功率方向自動識別和指示功能。
總、尖、峰、平、谷電能分別存儲，并保存在相應存儲單元中。
電表內能存儲3個月的數據，默認電量凍結轉存日為月末24時(月末凍結)。
斷電后所有存儲數據不丟失,并能保持10年以上。
輸出
有功電能脈沖輸出，用于校表、采集電能量。
時鐘及時段費率
內部硬件時鐘，時鐘誤差在0.5s/天以內。
可編程設置尖、峰、平、谷4種費率，日時段可設8個時段、時段最小間隔為1小時。
編程
編程設置通過上位機進行。
時間日期設置。
電表地址設置。
費率時段設置。
電量底數清零設置。
顯示
7位寬溫型LCD顯示。
可實時數據輪顯，循環顯示時間為4s。
電能脈沖用紅色LED指示。
四種費率時段尖、峰、平、谷漢字指示。

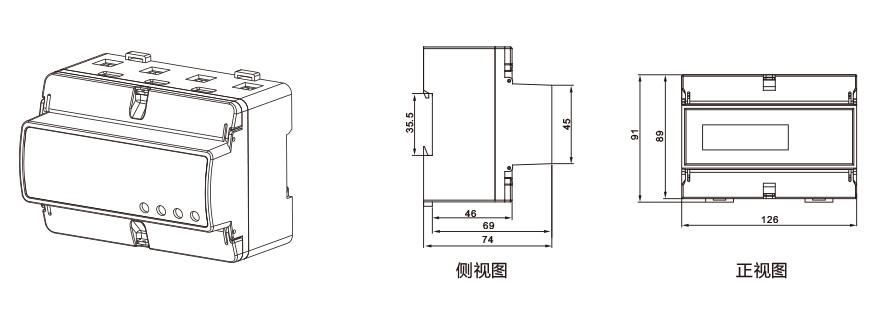

外形及開孔尺寸
安裝圖

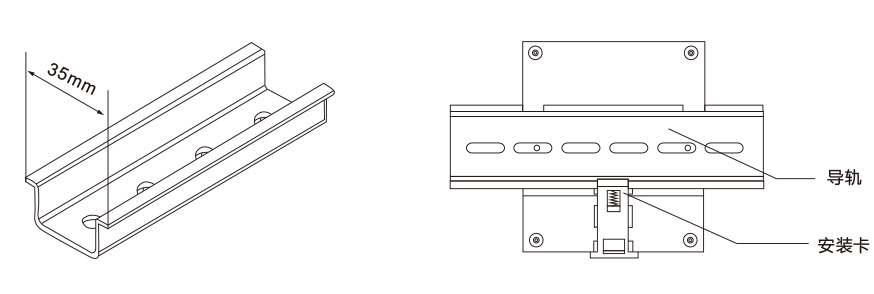

三相多功能電力儀表采用35mm標準導軌式安裝方式，如下圖：

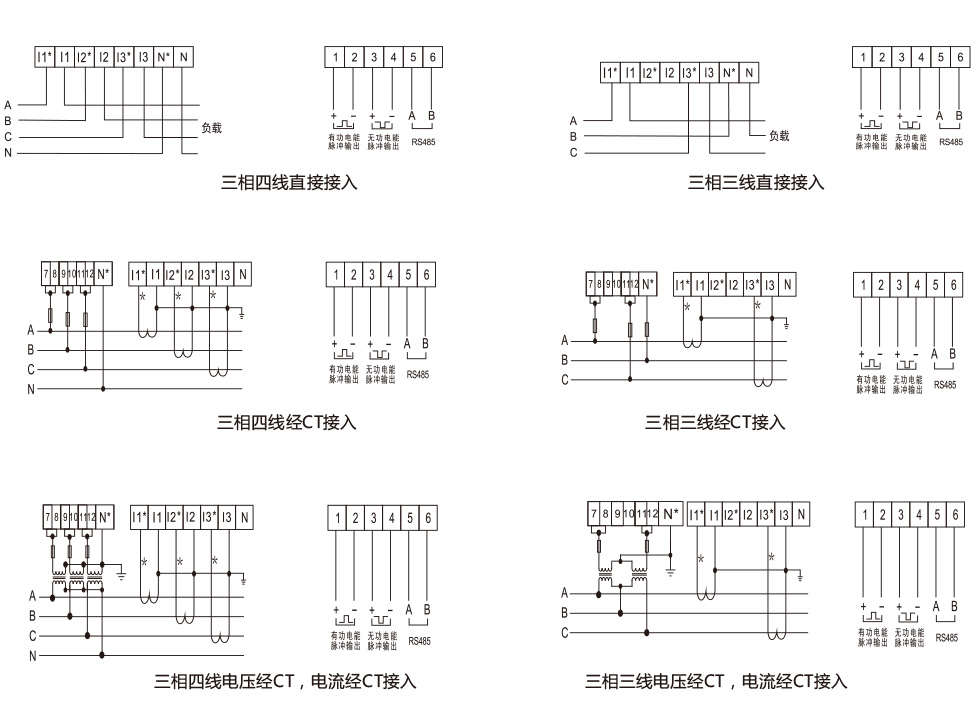

接線方式
該系列三相多功能電力儀表支持直接接入和經電流互感器CT接入兩種接一方式。
注：實際接線時請以儀表實物測接線圖為準，其中，4P-1的接線圖中變量6表示無功脈沖和時鐘脈沖的可選性。
(默認為脈沖輸出)

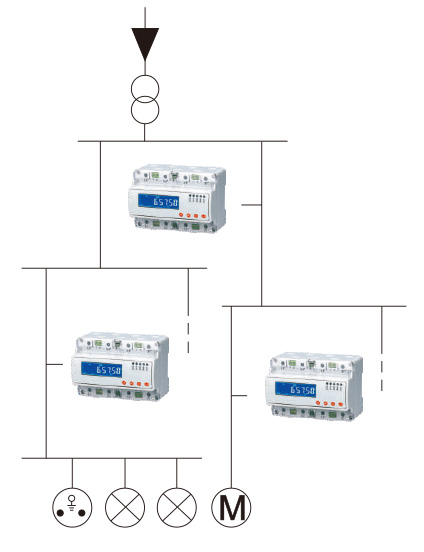

典型應用圖
CNIK300-E/FC是一個三相復費率有功電能計量表。
CNIK300-E/FC有一個脈沖輸出，可采集有功電能的消耗，實現DCS遠傳。
CNIK300-E/FC帶有RS485通迅功能，可通過上位機實現抄表和編程設置功能。
訂貨示例
例1：
型號：CNIK100-E/FC;
應用場合：單相系統;
參與電壓：AC 220V;
電流規格：5(20)A;
測量參數：電流、電壓、分時復費率電能;
附加功能：帶RS485通信;
其他：分時時段出廠預設置(未作說明則按照默認設置出廠)。
例2：
型號：CNIK300-E/FC;
應用場合：三相四線系統;
參與電壓：AC 3×220V;
電流規格：10(40)A;
測量參數：分時復費率電能;
附加功能：帶RS485通信;
其他：分時時段出廠預設置(未作說明則按照默認設置出廠)。
